Comment alimenter un cabanon en électricité en sécurité

Pour alimenter un cabanon en électricité, il faut d'abord savoir à quoi servira l'abri. Selon ce que vous prévoyez d'y utiliser, deux solutions sont possibles : une ligne tirée depuis le tableau de la maison ou des panneaux solaires autonomes.

Tableau de la maison ou panneaux solaires pour le cabanon ?

Le choix de l'alimentation électrique dépend de deux choses : ce que vous allez brancher dans le cabanon et la distance qui le sépare de la maison. Quelques lampes et un chargeur ne demandent pas la même installation qu'un atelier équipé de machines. Commencez donc par faire la liste de vos besoins, puis comparez les deux solutions.

Quels besoins électriques prévoir ?

Faites la liste des appareils que vous comptez utiliser dans l'abri. Pour chacun, sa puissance et sa durée d'utilisation sont à relever. Les appareils qui fonctionneront en même temps méritent aussi d'être repérés : c'est cette puissance cumulée qui compte, pas celle de chaque appareil pris isolément.

• Éclairage : le nombre de points lumineux et leur emplacement, selon que l'abri sert de rangement ou d'atelier.
• Prises : leur nombre et leur position près de l'établi, des étagères ou de la porte.
• Outils à moteur : au démarrage, un moteur appelle un courant plus fort qu'en marche normale.

Ce pic au démarrage pèse lourd dans le choix de l'alimentation. Une scie ou un compresseur peut en effet dépasser ce qu'une petite installation solaire est capable de fournir, même si sa consommation sur la journée reste faible.

Quand privilégier le tableau de la maison ?

Lorsque votre cabanon est proche de la maison et doit seulement recevoir un éclairage, quelques prises et de petits outils, une ligne depuis le tableau principal est généralement la solution la plus simple. Comme la maison est déjà raccordée au réseau, vous n'avez pas besoin d'un nouveau compteur.

Cette solution a une limite : l'abri dépend du réseau comme la maison. En cas de coupure, l'éclairage et les prises du cabanon s'arrêtent eux aussi, sauf si vous ajoutez un équipement prévu pour cela.

Quand choisir des panneaux solaires autonomes ?

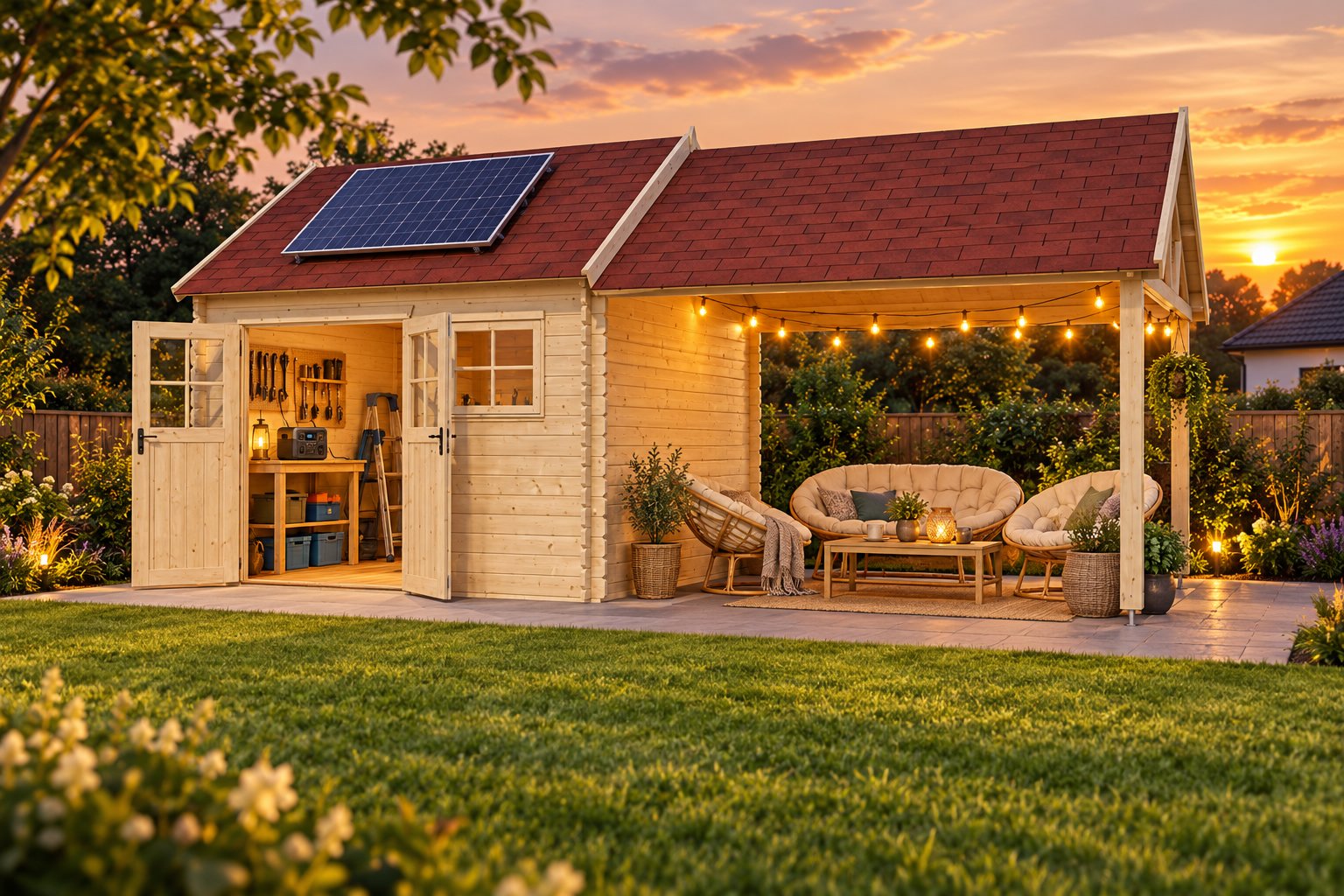

Le solaire autonome devient intéressant quand le câble aurait un trajet long ou difficile jusqu'au cabanon et que vos besoins restent modestes ou ponctuels. Le toit de l'abri, souvent plus facile d'accès que celui de la maison, peut accueillir un panneau ou plusieurs. Ils suffisent pour un éclairage LED modeste et la recharge de petits appareils.

Autre atout : une installation réellement autonome continue de fonctionner pendant une coupure du réseau. Il faut pour cela que la production et le stockage couvrent bien ce que vous utilisez. Un éclairage solaire peut aussi mettre en valeur l'abri, une option présentée parmi les conseils pour aménager son chalet de jardin.

Comment raccorder le cabanon au tableau de la maison ?

Raccorder un cabanon à la maison, c'est installer une ligne fixe et protégée dès son départ, qui aboutit à un coffret dans l'abri. Trois éléments sont à prévoir : l'organisation du tableau, la section du câble et la façon de l'enterrer. Jardinetchalet conseille de confier ce travail à un électricien, pour amener le courant jusqu'à l'abri sans danger.

Organiser le départ et le tableau divisionnaire

Pour un abri séparé de la maison, voici le trajet recommandé. La ligne part du tableau principal, où elle est protégée par son propre disjoncteur. Elle rejoint ensuite un tableau divisionnaire (un petit tableau secondaire) placé dans le cabanon. De là partent des circuits distincts pour l'éclairage et pour les prises.

C'est le disjoncteur installé au départ qui protège toute la longueur du câble. Une protection placée seulement à l'arrivée, dans l'abri, ne protège pas la ligne en amont. Pour un local sans accès direct au logement, Promotelec demande en plus un tableau électrique secondaire dans le local, avec un dispositif de coupure et de sectionnement.

Calculer la section du câble de liaison

Aucune section de câble ne convient à toutes les situations. Le bon calcul tient compte de la puissance appelée, du calibre de la protection, de la longueur de la ligne, de son mode de pose et de la chute de tension acceptable. Il faut aussi connaître le type d'alimentation (monophasée ou triphasée), le métal des conducteurs et les conditions autour du câble.

Prenons le cas d'un câble en cuivre 3G6 mm², c'est-à-dire trois conducteurs de 6 mm². Il peut convenir pour une ligne assez longue ou pour garder de la marge si vos besoins augmentent. En revanche, une section de 6 mm² n'oblige pas à poser un disjoncteur de 32 A : le calibre se détermine par le calcul. Un raccordement de ce type est aussi présenté pour transformer un abri de jardin en atelier.

Poser et repérer une liaison enterrée

Une rallonge ne peut pas servir d'alimentation permanente pour l'abri. Il faut une ligne fixe. Le câble U-1000 R2V peut être enterré, à condition d'être placé dans une protection mécanique supplémentaire. Ce n'est pas le cas des fils H07V-U, qui ne doivent jamais être simplement enfouis dans le sol.

En pratique, on glisse généralement le câble dans des gaines TPC rouges. Promotelec indique une profondeur d'au moins 50 cm sous une zone où l'on marche, et de 85 cm sous un passage de véhicules ou un trottoir. Un grillage avertisseur rouge se pose environ 20 cm au-dessus du câble. Gardez aussi 20 cm d'écart avec les autres canalisations enterrées.

Comment sécuriser les circuits dans l'abri ?

Une fois le courant arrivé dans le coffret de l'abri, la sécurité repose sur trois éléments. La terre et les différentiels protègent les personnes, les disjoncteurs protègent les câbles, et le matériel doit être adapté au bois et à l'humidité.

Relier les équipements à la terre

Une ligne monophasée classique vers le cabanon contient trois conducteurs : la phase, le neutre et la terre (aussi appelée conducteur de protection). Ce dernier sert à évacuer le courant en cas de défaut. Il ne doit jamais être utilisé pour faire circuler le courant normal.

• Prises : chacune doit être reliée au conducteur de protection.
• Parties métalliques accessibles : les luminaires métalliques, les châssis et les supports qu'on peut toucher sont raccordés à la terre.
• Terre locale : si vous créez une prise de terre propre à l'abri, elle doit être reliée à celle de la maison.
• Résistance de la prise de terre : Promotelec indique un maximum de 100 Ω dans les conditions générales de la NF C 15-100.

Relier les deux terres répond à un risque précis : deux terres séparées peuvent mettre des pièces métalliques à des tensions différentes. Toucher deux de ces pièces en même temps peut alors provoquer une électrocution.

Protéger l'éclairage et les prises

Deux protections se complètent. L'interrupteur différentiel 30 mA protège les personnes contre les fuites de courant, et les disjoncteurs protègent les câbles contre les surcharges et les courts-circuits. Un circuit d'éclairage demande au moins 1,5 mm², un disjoncteur de 16 A au maximum et 8 points lumineux au plus. Son interrupteur doit couper la phase. Pour les prises, deux options : 8 prises en 1,5 mm² avec un disjoncteur de 16 A, ou 12 prises en 2,5 mm² avec un disjoncteur de 20 A.

Adapter le matériel au bois et à l'extérieur

Le bois ne demande pas de section de câble particulière, mais il impose un câblage soigné. Les câbles ne doivent pas frotter ni risquer d'être écrasés, et les connexions doivent rester inaccessibles. Chaque passage de câble à travers une paroi doit être étanche, pour que l'eau ne s'infiltre pas dans la structure.

À l'extérieur de l'abri, l'indice IP indique la résistance à l'eau et l'indice IK la résistance aux chocs. On les choisit selon l'exposition de chaque emplacement. Pour le matériel extérieur d'une dépendance, Promotelec donne IP24 ou IP25 comme repères. Un simple débord de toit ne suffit pas pour utiliser une prise d'intérieur classique à l'extérieur.

Pour un cabanon de piscine, la norme NF C 15-100-7-702 d'août 2024 fixe des règles pour le matériel placé près du bassin. Le volume 1 s'étend jusqu'à 2 m du bord et sur 2,5 m de hauteur. Le volume 2 couvre les 1,5 m suivants. Placez donc toute prise ordinaire en dehors de ces zones.

Comment dimensionner une alimentation solaire autonome ?

Une installation solaire sous-dimensionnée peut provoquer des coupures. À l'inverse, une installation trop puissante coûte plus cher sans réel bénéfice. C'est pourquoi Jardinetchalet recommande de définir vos besoins réels en électricité avant de choisir le moindre équipement.

Calculer la consommation et la puissance nécessaires

Pour chaque appareil, multipliez sa puissance par sa durée d'utilisation, puis additionnez les résultats. On obtient ainsi la consommation de la journée : Ejour = Σ(P × t), exprimée en Wh par jour.

• Éclairage : 3 lampes LED de 5 W allumées pendant 3 h consomment 45 Wh.
• Recharge : un appareil de 50 W rechargé pendant 1 h ajoute 50 Wh.
• Total quotidien : 95 Wh, avant les pertes du système.
• Puissance de pointe : c'est la somme des appareils allumés en même temps, plus le pic de démarrage des moteurs.

Cette puissance de pointe sert à choisir l'onduleur, l'appareil qui transforme le courant continu de la batterie en 230 V. Le calcul en Wh, lui, détermine la taille des panneaux et de la batterie.

Dimensionner les panneaux et la batterie

La capacité utile de la batterie doit couvrir votre consommation quotidienne pendant le nombre de jours sans soleil que vous voulez tenir, pertes comprises. La capacité nominale à acheter dépend ensuite du niveau de décharge que la batterie supporte. Un abri utilisé le soir ou en hiver demande donc plus de stockage, comme le détaille le guide sur le chalet autonome en eau et électricité.

La surface de panneaux dépend de l'ensoleillement du lieu et de la saison, mais aussi de l'orientation, de l'inclinaison, des ombres et du rendement de l'installation. Selon l'ADEME, environ 5 kWc de panneaux sur 25 m² produisent de 4 500 à 6 500 kWh par an en France. Cette énergie n'est toutefois pas forcément disponible au moment où vous en avez besoin, d'où l'utilité de produire et stocker son électricité chez soi.

Protéger la chaîne photovoltaïque et le stockage

Pour fournir des prises en 230 V, une installation isolée suit cet ordre : panneaux, protections en courant continu, régulateur de charge, batterie protégée, onduleur, puis tableau électrique en courant alternatif. Ce dernier accueille les disjoncteurs de l'éclairage et des prises, comme sur une installation reliée au réseau.

La formation de l'INES (Institut national de l'énergie solaire) sur le photovoltaïque en site isolé détaille les points à sécuriser. Elle couvre les protections des panneaux, du circuit en courant continu et de la batterie, les liaisons à la terre des parties métalliques et la ventilation du local où se trouve la batterie. Un sectionneur permet en outre de couper chaque partie pour intervenir sans danger.

Le bon choix dépend de la technologie de la batterie. Une batterie lithium impose de suivre les consignes du fabricant : protections, coupure, emplacement, plage de température et système de gestion électronique. Une batterie au plomb demande surtout de vérifier la ventilation et l'évacuation des gaz qu'elle dégage.

Quelles démarches et vérifications avant la mise sous tension ?

Avant de mettre l'installation sous tension, trois points sont à régler : savoir qui réalise les travaux, effectuer les démarches administratives éventuelles et contrôler le câblage.

Peut-on réaliser l'installation soi-même ?

Oui. Un particulier peut installer lui-même l'électricité de son abri, sous sa propre responsabilité : faire appel à un professionnel n'est pas toujours obligatoire. Les règles électriques s'appliquent en revanche de la même façon.

• Norme de référence : la série NF C 15-100 révisée en août 2024, en vigueur depuis le 1er septembre 2025 pour les projets concernés.
• Application par CONSUEL : l'organisme l'utilise par défaut depuis le 1er avril 2026, selon la date de référence du chantier.
• Recommandation de Promotelec : faire appel à un électricien qualifié, en raison des risques d'électrocution et d'incendie.

Quand prévoir une autorisation ou le CONSUEL ?

En règle générale, un cabanon de 5 m² d'emprise au sol au maximum ne demande aucune démarche d'urbanisme. Entre 5 et 20 m², il faut une déclaration préalable, selon le seuil fixé par l'article R421-9 du Code de l'urbanisme pour les demandes déposées depuis le 1er décembre 2024. Au-delà de 20 m², un permis de construire est en principe nécessaire. Le PLU de votre commune et les secteurs protégés peuvent modifier ces règles.

Poser des panneaux solaires sur le toit modifie l'aspect extérieur du bâtiment. D'après Service-Public, cela nécessite donc une déclaration préalable.

Côté électricité, l'article D342-19 du code de l'énergie impose une attestation CONSUEL avant de mettre sous tension une nouvelle installation définitive raccordée au réseau. Ajouter un cabanon sur le tableau d'une maison déjà raccordée ne déclenche pas automatiquement cette obligation. Lorsqu'elle s'applique, l'attestation doit parvenir à l'organisme au moins 20 jours avant la mise sous tension. En métropole, l'attestation jaune pour un particulier coûte 147,66 € TTC en version électronique ou 149,17 € TTC sur papier.

Que contrôler avant la mise sous tension ?

Le premier contrôle est visuel : trajet des câbles, connexions, serrages et continuité du conducteur de protection jusqu'à chaque prise.

• Mesures : isolement des câbles, valeur de la prise de terre et chute de tension.
• Neutre et terre : ils ne doivent jamais être reliés entre eux après les différentiels.
• Protections : testez chaque différentiel et vérifiez que le calibre de chaque disjoncteur correspond au câble qu'il protège.

Testez ensuite chaque circuit séparément. Il reste à étiqueter le tableau du cabanon et à conserver le schéma de l'installation avec les mesures relevées.
